Trong ngành công nghiệp chế biến PCBA, do kích thước nhỏ của đèn LED SMD, tiêu thụ điện năng thấp, tuổi thọ dài, độ sáng cao, bảo vệ môi trường, độ bền và độ bền cao, thích hợp cho sản xuất hàng loạt, phản ứng nhanh, chống va đập, tiết kiệm năng lượng, độ phân giải cao, chống sốc điện trở, Ưu điểm như thiết kế sẽ được áp dụng cho điốt phát quang trong nhiều lĩnh vực. Thường phải hàn các đèn LED SMD trong quá trình sử dụng. Lúc này cần phán cực dương và cực âm của đèn LED SMD để hoàn thành việc hàn. Vì vậy, làm thế nào chúng ta có thể nhanh chóng xác định cực dương và cực âm của đèn LED SMD?
1. Nhìn vào chân diode
Trong trường hợp thông thường, chân dài là dương và chân ngắn là tiêu cực. Nếu hai chân có cùng chiều dài, chấm nhỏ trong đèn LED là cực dương và chân lớn hơn là cực âm.
2. Sử dụng các công cụ kiểm tra
Sử dụng đồng hồ vạn năng để kiểm tra điốt phát sáng, nối dây thử màu đỏ với dương tính và dây thử màu đen với âm tính. Lưu ý: Khi thử nghiệm điốt phát quang, nếu không đo được dải thấp, bạn có thể sử dụng RX10K để thử nghiệm. Khi hai dây dẫn thử nghiệm tiếp xúc với cực dương và cực âm của điốt, khi điện trở nhỏ, dây dẫn thử nghiệm màu đen được nối với cực dương của điốt có điện trở cao hơn. Khi nó lớn, dây dẫn thử nghiệm màu đen là cực âm của diode.
Trạng thái nào được hiển thị khi đồng hồ vạn năng kiểm tra cực dương và cực âm của điốt phát quang?
Các dây dẫn thử nghiệm màu đỏ và đen của tệp Rx1k vạn năng được kết nối luân phiên với hai dây dẫn của điốt phát sáng nhấp nháy. Khi một trong các phép đo được tìm thấy, đầu tiên kim dao động sang phải một khoảng nhất định, và sau đó kim bắt đầu rung nhẹ (rung) tại vị trí này, với biên độ dao động của một vòng lưới nhỏ. Hiện tượng này cho thấy mạch tích hợp bên trong diode phát sáng tự nhấp nháy bắt đầu dao động dưới tác động của điện áp pin 1,5V bên trong đồng hồ vạn năng, và dòng xung đầu ra làm cho con trỏ bị chập chờn, nhưng điện áp quá thấp khiến đèn diode phát quang. Tuy nhiên, hiện tượng này cho thấy kết nối của dây dẫn thử màu đỏ và màu đen của đồng hồ vạn năng là đúng, tức là dây dẫn thử màu đen của đồng hồ vạn năng được nối với điện cực dương của điốt phát sáng tự nhấp nháy.
3. Nhìn vào góc khuyết của diode
Trong ngành công nghiệp chiếu sáng đèn tiết kiệm năng lượng LED, đèn LED 5050 SMD thường được sử dụng. Đèn LED SMD này có hình vuông. Một trong bốn góc vuông có một góc nhỏ và tận cùng bằng một góc nhỏ là điện cực âm. Một đầu là điện cực dương.
4. Nhìn vào nhận dạng sản phẩm diode
Các đèn LED SMD được đóng gói trong 0805 và 0603 sẽ có" T" hoặc ký hiệu tam giác ngược ở phía dưới. Một mặt của" T" là cực dương và bên kia là cực âm; biểu tượng tam giác' s" side" gần với cực dương," góc"" Cái gần là điện cực âm.
5. Nhìn vào hình dạng của đèn LED

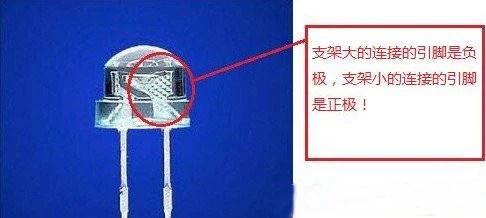

Từ mặt bên của điốt phát quang sẽ có hai dây dẫn dạng ống, dây dẫn nhỏ hơn là điện cực dương và dây dẫn lớn hơn là điện cực âm.
