Làm thế nào để xác định xem SMD LED CHIP có phải là dây vàng nguyên chất hay không

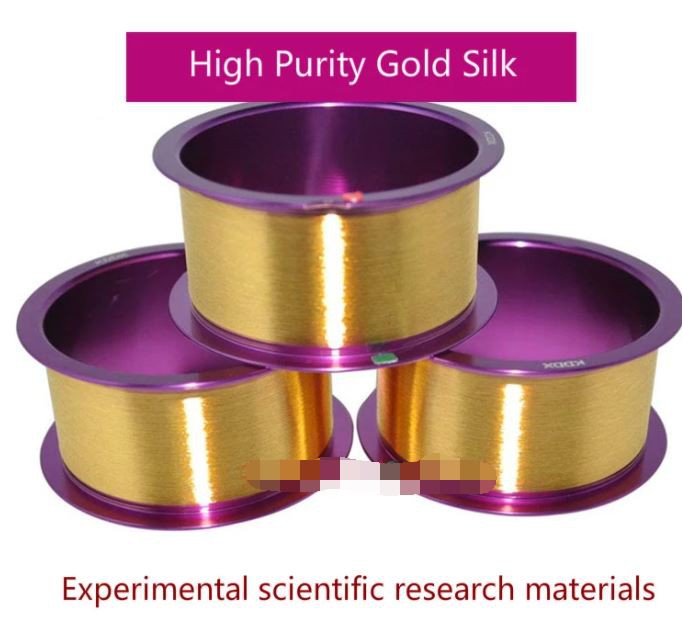

Dây vàng được sử dụng để đóng gói các hạt đèn LED có hàm lượng vàng hơn 99,99%. Vàng của vật liệu này được sản xuất bởi một quá trình vẽ dây. Ngoài 99,99% vàng, loại vàng này còn chứa 1% hoặc ít hơn các yếu tố khác. các nguyên tố vi lượng. Một trong những thành phần cốt lõi của gói hạt đèn LED là dây vàng. Dây vàng là cầu nối chip phát sáng và khớp hàn, đóng vai trò quyết định trong tuổi thọ của hạt đèn LED. Vậy làm thế nào để xác định độ tinh khiết của dây vàng?
Xác định dây vàng LED có thể sử dụng phương pháp phát hiện độ tinh khiết ICP, phương pháp phát hiện tính chất cơ học và phương pháp phát hiện thành phần EDS để xác định độ tinh khiết của dây vàng LED
Các lớp độ tinh khiết dây vàng có thể được xác định bằng cách sử dụng kiểm tra độ tinh khiết ICP để xác định các yếu tố hợp kim bổ sung.
1. Nhìn vào sự xuất hiện của dây vàng của hạt đèn LED, trước hết, không nên có nick, hố, vết trầy xước, vết nứt, va đập, giảm giá và các khuyết tật khác làm giảm tuổi thọ của thiết bị vượt quá 5% đường kính dây trên bề mặt dây vàng. Trong quá trình vẽ dây vàng, các khuyết tật bề mặt trên bề mặt dây sẽ dẫn đến sự gia tăng mật độ hiện tại, làm cho phần bị hư hỏng dễ bị đốt cháy, đồng thời, khả năng chống lại áp lực cơ học bị giảm, khiến chì bên trong bị vỡ ở phần bị hư hỏng. Thứ hai, bề mặt của dây vàng phải không có dầu, rỉ sét, bụi và các độ bám dính khác, điều này sẽ làm giảm sức mạnh liên kết giữa dây vàng và chip LED, và giữa dây vàng và khung.
2. Có độ lệch đường kính giữa dây vàng đặc biệt cho hạt đèn LED và dây vàng không đủ tiêu chuẩn. 1 gram vàng có thể vẽ một sợi dây vàng với chiều dài 26,37m và đường kính 50μm (2 mil), hoặc chiều dài 105,49m. , Một dây vàng có đường kính 25 μm (1 mil). Chiều dài của dây vàng được cố định. Nếu đường kính của dây vàng đến bằng một nửa so với bản gốc, thì sức đề kháng đo được của dây vàng bị đánh là một phần tư giá trị bình thường. Đối với các nhà cung cấp dây vàng, đường kính của dây vàng càng mỏng, chi phí càng thấp và lợi nhuận càng cao khi giá bán vẫn giữ nguyên.
Đối với khách hàng sử dụng dây vàng, mua dây vàng cắt góc đường kính sẽ có nguy cơ tăng sức đề kháng của dây vàng và giảm dòng điện nung, điều này sẽ làm giảm đáng kinh phí của nguồn sáng hạt đèn LED. Tuổi thọ của dây vàng 1,0mil nhất thiết phải ngắn hơn so với dây vàng 1,2mil, nhưng việc kiểm tra đơn giản của nhà máy đóng gói không thể được kiểm tra và đường kính của dây vàng chỉ có thể được phát hiện bằng các dụng cụ chính xác.
3. Dây vàng đặc biệt cho hạt đèn LED được rút ra từ vật liệu có độ tinh khiết vàng hơn 99,99%. Bằng cách thiết kế một thành phần hợp kim hợp lý, dây vàng có lực kéo đủ cao và cường độ liên kết, hình cầu tốt và tốc độ gãy rung. lợi thế thấp. Hầu hết các dây liên kết nên là dây hợp kim có độ tinh khiết cao với độ tinh khiết hơn 99,99%, và tổng lượng nguyên tố vi lượng (như Ag / Cu / Si / Ca / Mg) nên được giữ dưới 0,01 để duy trì các đặc tính của vàng.
Sử dụng thử nghiệm tính chất cơ học, nghĩa là kiểm tra tải trọng phá vỡ và kéo dài của dây vàng
Một dây vàng tốt có thể chịu được cú sốc của nhựa đóng gói phải có tải trọng phá vỡ và kéo dài nhất định. Đồng thời, lực phá vỡ và kéo dài của dây vàng đóng một vai trò quan trọng trong chất lượng liên kết dây, và dây liên kết với tỷ lệ phá vỡ và kéo dài cao có lợi hơn cho việc liên kết.
Dây vàng quá mềm sẽ gây ra: (1) dây vòm; (2) hình cầu không ổn định; (3) cổ bóng dễ co lại; (4) Dây vàng rất dễ bị đứt.
Dây vàng quá cứng sẽ dẫn đến: (1) điện cực chip hoặc epitaxy bị đục ra khỏi lỗ; (2) cổ của quả bóng vàng bị gãy; (3) rất khó để tạo thành một hợp kim; (4) rất khó để kiểm soát vòng cung của dây vòm.
Sử dụng kiểm tra thành phần hóa học - Phương pháp kiểm tra thành phần EDS
Xác định các loại vật liệu đến: dây vàng, dây bạc, dây hợp kim bạc ốp vàng, dây đồng, dây nhôm. Dây vàng có ưu điểm là độ dẫn điện cao, độ dẫn nhiệt tốt, chống ăn mòn, độ dẻo dai tốt và ổn định hóa học tuyệt vời, nhưng giá dây vàng đắt và chi phí đóng gói cũng quá cao.
