Đèn LED cao áp 1,5W 9V EMC 3030 SMD

Thông số kỹ thuật LED cao áp 1,5W 9V EMC 3030 SMD:

Tên sản phẩm	Đèn LED cao áp 1,5W 9V EMC 3030 SMD
Số phần	GE-3030W400-3CZ-J2B2D0-R80
Thương hiệu chip	China Sanan 22*40mil hoặc USA Bridgelux 22*40mil với 4 chip bên trong
đầu vào	8.6-9.2vdc điện áp đầu vào; 150mA với công suất định mức 1,5W;
Tuôn ra	160-180lm/w ở 1,5W 150mA; 220-240lm tổng thông lượng;
Hiệu quả chiếu sáng	160-180lm/w ở 1,5W 150mA;
Màu sắc	Có sẵn 2700K, 3000K, 4000K, 5000K, 5700K và 6500K. CRI can be Ra>70, Ra>80 tùy chọn SDCM<5 with good lighting consistency;
Quyền lực	Ổ đĩa tối đa 150mA ở 1,5 watt
Vật liệu đóng gói	Gói phẳng EMC bằng đồng
Góc chiếu sáng	120 độ
Thương hiệu và nhà sản xuất	GMLED, GMKJ
Bảo hành	4 năm
Dịch vụ OEM	1. Các bộ phận SKD có sẵn; 2. Dịch vụ lắp ráp đèn LED bảng nhôm pcb cũng có sẵn ở đây.

Tại sao chúng ta cần sử dụng led 6v và 9v 3030 smd thay vì led 3vdc 3030 smd?

Khi thiết kế mạch chiếu sáng LED, đặc biệt là với đèn LED SMD 3030 công suất cao, quyết định sử dụng đèn LED 6V hoặc 9V thay vì đèn LED 3V phụ thuộc vào một số lợi thế chính về điện giúp kết nối nối tiếp hiệu quả và thiết thực hơn cho dãy đèn LED lớn hơn, phức tạp hơn. Đây là lời giải thích tại sao bạn thích6Vhoặc9V

Đèn LED 3030 SMDkết nối trongloạtthay vì sử dụngĐèn LED 3Vkết nối trongsong song:

1. Hiệu quả trong quản lý điện áp và dòng điện

Kết nối nối tiếp với đèn LED 6V hoặc 9V: Khi các đèn LED được mắc nối tiếp, điện áp trên mỗi đèn LED sẽ tăng lên, nhưng dòng điện vẫn giữ nguyên trong suốt chuỗi. Chẳng hạn, nếu bạn nối hai đèn LED 6V nối tiếp thì tổng điện áp cần thiết là 12V, nhưng dòng điện chạy qua mỗi đèn LED là như nhau. Điều này giúp quản lý các yêu cầu về nguồn điện dễ dàng hơn, đặc biệt khi sử dụng nguồn điện có điện áp cao hơn (ví dụ: 12V hoặc 24V).

Kết nối song song với đèn LED 3V: Khi đèn LED được kết nối song song, điện áp trên tất cả các đèn LED vẫn giữ nguyên nhưng dòng điện cho mỗi đèn LED có thể khác nhau, cần có điện trở giới hạn dòng điện riêng hoặc bộ điều khiển phức tạp để đảm bảo phân phối dòng điện đồng đều. Điều này có thể dẫn đến sự kém hiệu quả và chi phí cao hơn về các thành phần và độ phức tạp.

2. Giảm tải hiện tại khi cung cấp điện

Kết nối loạt: Với đèn LED 6V hoặc 9V, vì dòng điện không đổi trên tất cả các đèn LED mắc nối tiếp nên bạn có thể sử dụng một trình điều khiển dòng điện không đổi duy nhất để cấp nguồn cho toàn bộ chuỗi đèn LED. Điều này dẫn đến một hệ thống ổn định hơn và giảm căng thẳng cho nguồn điện.

Kết nối song song: Trong cấu hình song song, dòng điện được phân chia giữa các nhánh, nghĩa là mỗi nhánh có thể tiêu thụ lượng dòng điện khác nhau, điều này có thể không hiệu quả và dẫn đến quá nhiệt hoặc cần có nguồn điện mạnh hơn (và đắt tiền).

3. Trình điều khiển đơn giản hơn và tiết kiệm chi phí hơn

Kết nối loạt: Sử dụng đèn LED có điện áp cao hơn (6V hoặc 9V) có nghĩa là bạn có thể sử dụng trình điều khiển đơn giản hơn, tiết kiệm chi phí hơn. Ví dụ: nguồn điện 12V hoặc 24V có thể điều khiển nhiều đèn LED nối tiếp, loại bỏ nhu cầu về các mạch phức tạp điều chỉnh dòng điện cho từng nhánh song song.

Kết nối song song: Với các đèn LED 3V mắc song song, bạn sẽ cần một bộ điều khiển dòng không đổi phức tạp hơn cho từng đèn LED riêng lẻ hoặc từng nhóm song song để đảm bảo phân phối dòng điện đều, làm tăng thêm độ phức tạp và chi phí của hệ thống.

4. Tản nhiệt tốt hơn

Cấu hình loạt: Vì dòng điện không đổi trong mạch nối tiếp nên nhiệt do mỗi đèn LED tạo ra có xu hướng đồng đều hơn và việc quản lý nhiệt trở nên dễ dàng hơn. Đèn LED điện áp cao hơn thường có khả năng tản nhiệt tốt hơn vì chúng được thiết kế cho các ứng dụng mạnh mẽ hơn.

Cấu hình song song: Nếu mỗi đèn LED song song tiêu thụ các dòng điện khác nhau, một số đèn LED có thể quá nóng do phân bổ dòng điện không đồng đều, có khả năng dẫn đến hỏng hóc hoặc giảm tuổi thọ.

5. Giảm nguy cơ mất cân bằng điện áp

Cấu hình loạt: Khi đèn LED mắc nối tiếp, nếu một đèn LED bị lỗi thì toàn bộ chuỗi đèn LED sẽ ngừng hoạt động, nhưng ít nhất bạn có thể dễ dàng phát hiện sự cố. Ngoài ra, vì mỗi đèn LED có cùng dòng điện chạy qua nên không có nguy cơ một đèn LED tiêu thụ nhiều dòng điện hơn các đèn LED khác, điều này có thể dẫn đến hỏng sớm trong các kết nối song song.

Cấu hình song song: Trong cấu hình song song, nếu một đèn LED bị hỏng hoặc bị sụt điện áp thì các đèn LED khác trong cùng nhánh có thể bị ảnh hưởng, khiến độ sáng không đồng đều hoặc làm quá tải trình điều khiển.

6. Độ phức tạp thấp hơn trong thiết kế mạch

Kết nối loạt: Sử dụng đèn LED 6V hoặc 9V nối tiếp giúp giảm nhu cầu sử dụng thêm các thành phần như điện trở hoặc bộ điều khiển chuyên dụng để điều chỉnh dòng điện, đơn giản hóa thiết kế mạch.

Kết nối song song: Đối với đèn LED 3V được kết nối song song, thiết kế mạch trở nên phức tạp hơn do cần điều khiển dòng điện chính xác cho từng nhánh song song, khiến việc thực hiện kém hiệu quả hơn và tốn kém hơn.

7. Tăng khả năng mở rộng

Kết nối loạt: Đèn LED nối tiếp dễ dàng tăng hoặc giảm quy mô tùy thuộc vào điện áp của nguồn điện. Bạn có thể dễ dàng thêm nhiều đèn LED hơn vào chuỗi chuỗi nếu bạn cần độ sáng cao hơn hoặc giảm số lượng đèn LED nếu cần ít ánh sáng hơn.

Kết nối song song: Trong cấu hình song song, việc bổ sung thêm nhiều đèn LED có thể trở nên phức tạp hơn vì dòng điện qua mỗi nhánh cần phải được cân bằng cẩn thận, đòi hỏi trình điều khiển phức tạp hơn.

Tóm tắt ưu điểm khi sử dụng đèn LED 6V/9V nối tiếp:

Quản lý năng lượng đơn giản hơn: Dễ dàng quản lý điện áp và dòng điện hơn với một trình điều khiển duy nhất.

Trình điều khiển tiết kiệm chi phí: Dễ dàng sử dụng trình điều khiển điện áp tiêu chuẩn hơn (ví dụ: 12V hoặc 24V) thay vì các hệ thống điều chỉnh dòng điện phức tạp.

Quản lý nhiệt tốt hơn: Tản nhiệt ổn định hơn và giảm nguy cơ quá nhiệt.

Độ phức tạp thấp hơn: Cần ít thành phần hơn để hệ thống ổn định, hiệu quả.

Cải thiện độ tin cậy của hệ thống: Ít nguy cơ mất cân bằng dòng điện và hư hỏng.

Bằng cách sử dụngĐèn LED 6V hoặc 9Vtrong mộtcấu hình loạt, hệ thống tổng thể hiệu quả hơn, thiết kế đơn giản hơn và dễ mở rộng quy mô hơn, đó là lý do tại sao phương pháp này thường được ưa thích trong các ứng dụng chiếu sáng công suất cao như đèn đường, chiếu sáng công nghiệp hoặc bảng đèn LED lớn.

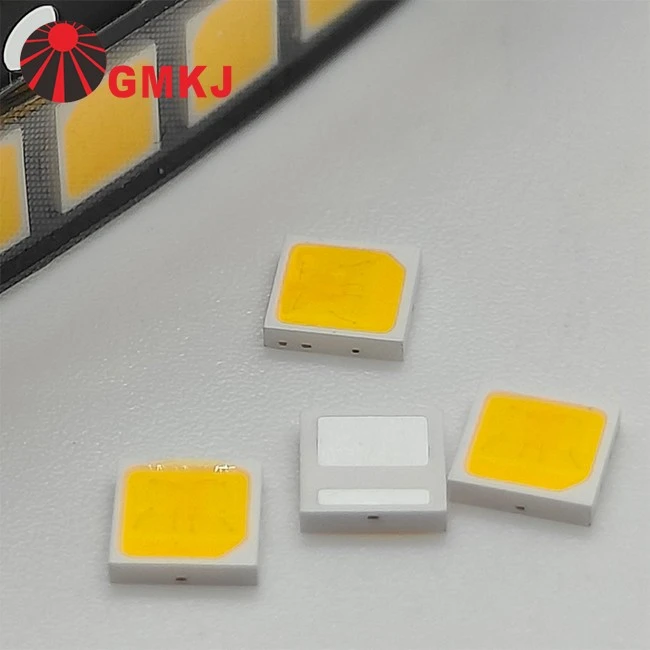

Hình ảnh đèn LED SMD cao áp 1.5W 9V EMC 3030:

Kích thước LED cao áp 1.5W 9V EMC 3030 SMD:



Thông số kỹ thuật LED cao áp 1.5W 9V EMC 3030 SMD:

tham số	Biểu tượng	Điều kiện	tối thiểu	Trung bình	Tối đa	Đơn vị
Điện áp chuyển tiếp	VF	IF=150mA	8.8	--	9.4	V
Hiệu quả chiếu sáng		IF=150mA	160		180	Lm/W
Thông lượng phát sáng	Φv	IF=150mA	220		240	ừm
Nhiệt độ màu	CCT	IF=150mA	--	4000	--	K
Dung sai màu		IF=150mA	--	--	5	SDCM
CRI	Ra	IF=150mA	80	--	--	--
Hệ số nhiệt độ của điện áp chuyển tiếp	∆VF/∆T	IF=150mA	−−	-2	−−	mV/ độ
Dòng điện ngược	IR	VR=15V	−−	−−	10	μ A
Góc nhìn	2Θ1/2	IF=150mA	−−	120	−−	Độ
