Sản phẩmThông số kỹ thuật

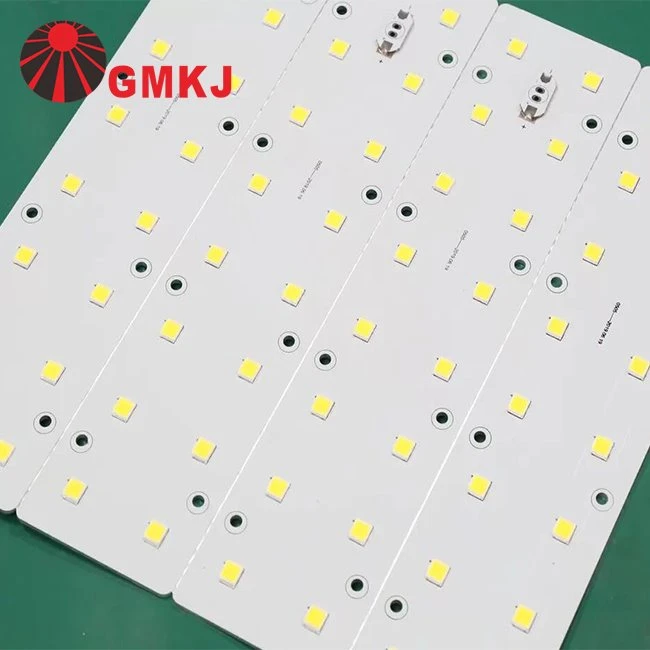

Tên khoản mục: Dịch vụ OEM lắp ráp bảng PCBA LED
Xuất xứ: ShenZhen, Trung Quốc
Mô hình: GMKJ-PCBA LED
MOQ: 1000 mảnh
PCB Thiết kế& Bố trí
»Chuyên môn xuất sắc về các công cụ thiết kế: Allegro, Pads và Mentor Expedition.
»Thiết kế SMT mật độ cao (BGA, uBGA, PCI, PCIE, CPCI…)
»Thiết kế PCB linh hoạt của tất cả các loại
»Bản vẽ lắp hoàn chỉnh
»Tạo dữ liệu Kiểm tra trong mạch (ICT)
»Bản vẽ khoan, bảng điều khiển và bản cắt được thiết kế
»Tài liệu chế tạo chuyên nghiệp được tạo
»Thiết kế PCB kỹ thuật số nhiều lớp, tốc độ cao- Định tuyến bus, cặp vi sai, độ dài phù hợp; Thiết kế PCB nhanh trong 2-3 ngày.
»Tập trung vào Mô-đun Wi-Fi thiết kế PCB, Mô-đun BLE, ứng dụng Theo dõi GPS. Mô-đun RF, Thiết bị chăm sóc sức khoẻ, Bảng mạch LED PCB.
»Chúng tôi đưa ra thiết kế theo yêu cầu của khách hàng và đảm bảo chi phí vật liệu RAW khi bắt đầu thiết kế.
»Toàn quyền kiểm soát thiết kế PCB, từ yêu cầu, Sơ đồ, Bố trí PCB, kiểm tra SI / PI / EMI, chúng tôi sẽ xác định các vấn đề thiết kế trong quá trình kiểm tra.
Lớp PCB | 1, 2, 4 hoặc 6, lên đến 18 lớp |
Hình dạng bảng | Hình chữ nhật, tròn, khe, rãnh cắt, phức tạp, không đều |
Kiểu gõ rộng | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
Vật liệu ván | Epoxy thủy tinh FR-4, FR4 High Tg, tuân thủ RoHS; Nhôm, Rogers, v.v. |
Cắt ván | Cắt, điểm V, được định tuyến theo tab |
Độ dày bảng | 0,2 ~ 4,0 mm (± 10%), Bảng uốn: 0,01 ~ 0,25 "(± 10%) |
Trọng lượng đồng | 1,0, 1,5, 2,0 Oz (dung sai ± 0,25 oz) |
Mặt nạ Hàn | LPI xanh hai mặt, cũng hỗ trợ màu đỏ, trắng, vàng, xanh lam, đen |
Màn lụa | Hai mặt hoặc một mặt màu trắng, vàng, đen hoặc âm bản |
Màn hình lụa min. chiều rộng dòng | 0,006 "hoặc 0,15mm |
Kích thước bảng tối đa | 20 inch * 20 inch hoặc 500mm * 500mm |
Min. dấu vết / khoảng trống | 0,10mm hoặc 4 mils |
Min. đường kính lỗ khoan | 0,01 ”, 0,25 mm hoặc 10 triệu |
Hoàn thiện bề mặt | HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP, v.v. |
Chiều rộng rãnh tối thiểu | 0,12 ”, 3,0 mm hoặc 120 mils |
Độ sâu điểm V | 20-25% độ dày của ván |
Mạ qua lỗ | Đúng |
Định dạng tệp thiết kế | Gerber RS274X, 274D, Eagle và AutoCAD's, DXF, DWG, Protel 99se |
Những bức ảnh
DÒNG SMT
Về GMKJ
GMKJ là nhà sản xuất được chứng nhận ISO về các linh kiện điện tử chất lượng cao, độ tin cậy cao, được thành lập vào tháng 1 năm 1996. Đội ngũ nhân viên của chúng tôi có hơn 10 năm kinh nghiệm với vốn tiếng Anh xuất sắc. Tất cả nhân viên của chúng tôi đều có đạo đức làm việc mạnh mẽ và cam kết mạnh mẽ cung cấp các sản phẩm chất lượng cao luôn đáp ứng hoặc vượt quá các yêu cầu của khách hàng&# 39.
· Trả lời câu hỏi của bạn trong vòng 12 giờ làm việc
· Đội ngũ nhân viên được đào tạo bài bản và giàu kinh nghiệm để giải đáp mọi thắc mắc của bạn bằng tiếng Anh lưu loát.
· Quy trình kiểm soát chất lượng nghiêm ngặt trước khi giao hàng.
· Thiết kế tùy chỉnh có sẵn .OME và ODM được hoan nghênh
· Giao hàng cho khách hàng của chúng tôi trên toàn thế giới với tốc độ và độ chính xác cao.
Dịch vụ& Câu hỏi thường gặp
Hướng dẫn vận chuyển nhanh và phản hồi:
(1) Vui lòng đọc kỹ thông số mặt hàng của chúng tôi ở trên và xác nhận đó là thứ bạn cần.
(2) Bạn nói chuyện trực tuyến với chúng tôi hoặc để lại tin nhắn tại đây nếu có bất kỳ câu hỏi nào về mặt hàng, thời hạn vận chuyển và giá cả của chúng tôi.
(3) Nếu một số yêu cầu thêm về các mặt hàng của chúng tôi, xin vui lòng hỏi chúng tôi.
Một số lưu ý về vận chuyển:
(1) China Post thời gian gửi thư là khoảng 15-22 ngày (một số cần khoảng 30 ngày), xin vui lòng kiên nhẫn một chút trong khi chờ đợi bưu kiện của bạn.
(2) Bạn cũng xem xét các Chuyển phát nhanh khác (UPS, DHL, FedEx, TNT hoặc EMS) từ 2 đến 8 ngày giao hàng.
(3) Vui lòng liên hệ với chúng tôi ngay nếu có bất kỳ thư bất thường nào.
(4) Vui lòng gửi cho chúng tôi đề xuất của bạn khi bạn biết điều gì đó tốt hơn chúng tôi. Chúng tôi sẽ đánh giá cao những ý tưởng tốt của bạn.
(5) Nếu bạn đặt giá thầu các mặt hàng miễn phí vận chuyển China Post của chúng tôi, chúng tôi CHỈ vận chuyển qua China POST. Chúng tôi sẽ thực hiện các nhiệm vụ của chúng tôi giống như những gì chúng tôi đã đồng ý.
(6) Chúng tôi không chịu trách nhiệm về bất kỳ thuế hải quan hoặc thuế nhập khẩu.
(7) Chúng tôi sẽ cố gắng hết sức để làm hài lòng bạn nhưng không có bất kỳ yêu cầu bất hợp lý nào.
Q: Phạm vi sản phẩm của bạn là gì?
A: Sản phẩm chính của chúng tôi bao gồm:
· LED COB 2-400W
· LED SMD nhỏ gọn 0,06W-5W
· Tích hợp mô-đun LED chip lật 3-500W
· Công suất LED 1-5W
· LED RGB hoặc LED RGB / RGBW 1-100W
Q: Bạn là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là một nhà sản xuất đèn LED chuyên nghiệp và có kinh nghiệm từ năm 2005.
Q: Bạn chấp nhận phương thức thanh toán nào?
A: Chúng tôi chấp nhận T / T, Paypal, Western Union và những thứ khác theo yêu cầu của khách hàng.
Q: Tôi có thể nhận được hỗ trợ kỹ thuật nào sau khi mua hàng?
A: Bảng dữ liệu và hướng dẫn vận hành sẽ được cung cấp cho bạn thân mến. Kỹ sư bán hàng của chúng tôi sẽ trả lời câu hỏi của bạn bất cứ lúc nào.
