ProductSpecs
Tên khoản mục: Bảng mạch MCPCB LED hàn
Xuất xứ: ShenZhen, Trung Quốc
Mô hình: GMKJ-PCBA LED
MOQ: 1000 mảnh
Khả năng PCBA:
-Các thành phần tìm nguồn cung ứng
-SMT lắp ráp bao gồm lắp ráp BGA
-Các chip SMD được chấp nhận: 01005, BGA, QFP, QFN, TSOP
-Chiều cao thành phần: 0,2-25 mm
- Đóng gói của tôi: 0201
-Khoảng cách giữa các BGA: 0,25-2,0 mm
-Kích thước BGA trong: 0,1-0,63 mm
-Không gian QFP trong: 0,35mm
-Độ chính xác vị trí chọn: ± 0,01 mm
-Khả năng thay thế: 0805, 0603, 0402, 0201
-Có sẵn số lượng pin cao phù hợp
-SMT công suất mỗi ngày: 7.000.000 điểm
Lớp PCB | 1, 2, 4 hoặc 6, lên đến 18 lớp |
Hình dạng bảng | Hình chữ nhật, tròn, khe, rãnh cắt, phức tạp, không đều |
Kiểu gõ rộng | Cứng nhắc, linh hoạt, cứng nhắc-linh hoạt |
Vật liệu ván | Epoxy thủy tinh FR-4, FR4 High Tg, tuân thủ RoHS; Nhôm, Rogers, v.v. |
Cắt ván | Cắt, điểm V, được định tuyến theo tab |
Độ dày bảng | 0,2 ~ 4,0 mm (± 10%), Bảng uốn: 0,01 ~ 0,25 "(± 10%) |
Trọng lượng đồng | 1,0, 1,5, 2,0 Oz (dung sai ± 0,25 oz) |
Mặt nạ Hàn | LPI xanh hai mặt, cũng hỗ trợ màu đỏ, trắng, vàng, xanh lam, đen |
Màn lụa | Hai mặt hoặc một mặt màu trắng, vàng, đen hoặc âm bản |
Màn hình lụa min. chiều rộng dòng | 0,006 "hoặc 0,15mm |
Kích thước bảng tối đa | 20 inch * 20 inch hoặc 500mm * 500mm |
Min. dấu vết / khoảng trống | 0,10mm hoặc 4 mils |
Min. đường kính lỗ khoan | 0,01 ”, 0,25 mm hoặc 10 triệu |
Hoàn thiện bề mặt | HASL, Nickle, Imm Gold, Imm Tin, Imm Silver, OSP, v.v. |
Chiều rộng rãnh tối thiểu | 0,12 ”, 3,0 mm hoặc 120 mils |
Độ sâu điểm V | 20-25% độ dày của ván |
Mạ qua lỗ | Đúng |
Định dạng tệp thiết kế | Gerber RS274X, 274D, Eagle và AutoCAD's, DXF, DWG, Protel 99se |

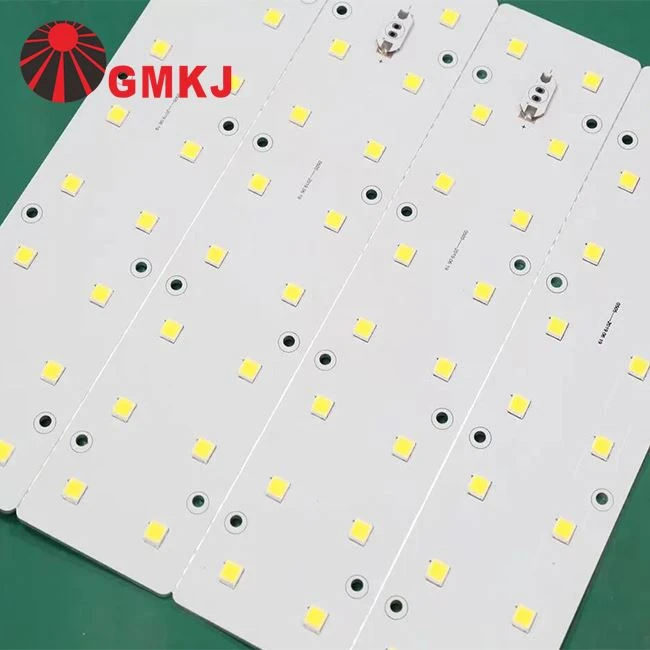

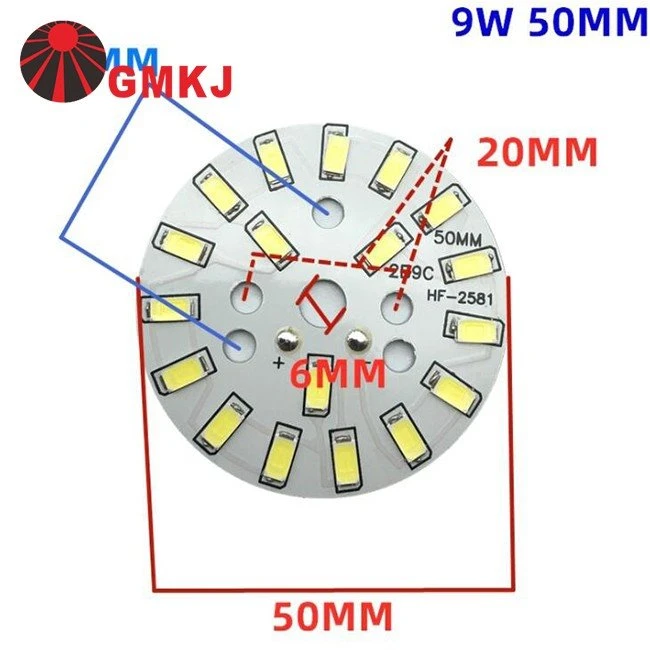

Những bức ảnh
Đường SMT
Về GMKJ
Các sản phẩm chính của GMKJ bao gồm LED COB, LED COB LED lật, LED 3030 SMD, LED EMC 5050 SMD, LED 3535 SMD gốm, Bộ phát công suất cao 1-5W K2, LED toàn phổ, LED PCBA và mô-đun LED có thấu kính. GMKJ cung cấp đầy đủ các hỗ trợ kỹ thuật và chuyên môn cho thiết kế, giải pháp và ứng dụng chiếu sáng nguồn sáng LED.
Lợi thế cạnh tranh của đèn LED của chúng tôi:
1. Đảm bảo chất lượng tốt, tuổi thọ 50000 giờ, bảo hành 2-5 năm.
2. Kỹ sư chuyên nghiệp và công nhân giàu kinh nghiệm.
3. thời gian giao hàng ngắn, thường 1-7 ngày làm việc.
4. Thông số kỹ thuật tùy chỉnh có sẵn trong CCT, CRI, Lumen, VF, Màu, v.v.
5. Loại mô-đun khác nhau, chẳng hạn như LED SMD, LED công suất cao 1-5W, LED tích hợp 1-1500W.
Dịch vụ& Câu hỏi thường gặp
Dịch vụ của chúng tôi / Tại sao chọn chúng tôi
1. Dịch vụ chuyên nghiệp: trả lời trong vòng 24 giờ (vào các ngày làm việc).
2. Có sẵn nhiều khuôn đúc sẵn của đèn led: không cần phải trả thêm phí cho khuôn.
3. Chúng tôi cũng có thể cung cấp các sản phẩm tùy chỉnh, thiết kế theo nhu cầu của bạn.
4. Chất lượng đáng tin cậy và ổn định: 100% thử nghiệm cho mỗi mảnh. Máy kiểm tra và chọn mã bin tự động.
5. Kinh nghiệm: sản xuất các thành phần LED trong hơn 14 năm.
6. Thiết bị tiên tiến: Máy sản xuất tự động ASM (thương hiệu lớn nhất về máy tự động LED)
7. Tập trung: Chúng tôi tập trung vào nghiên cứu và phát triển LED, sản xuất và bán hàng.
Q. Có bất kỳ chiết khấu cho đơn đặt hàng số lượng lớn?
A: Có, nếu bạn cần đặt hàng số lượng lớn hoặc bạn muốn sản phẩm tùy chỉnh, chúng tôi có thể cung cấp giá bán buôn.
Q: Bạn là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là một nhà sản xuất đèn LED chuyên nghiệp và có kinh nghiệm từ năm 2005.
Q: Bạn chấp nhận phương thức thanh toán nào?
A: Chúng tôi chấp nhận T / T, Paypal, Western Union và những thứ khác theo yêu cầu của khách hàng.
Q. Làm thế nào để tiến hành một đơn đặt hàng cho dẫn đầu?
A: đối với một số sản phẩm, bạn có thể mua trực tiếp trên web của chúng tôi; nếu không, vui lòng liên hệ với bộ phận bán hàng của chúng tôi:
Trước tiên, hãy cho chúng tôi biết yêu cầu hoặc ứng dụng của bạn.
Thứ hai, chúng tôi báo giá theo yêu cầu của bạn hoặc đề xuất của chúng tôi.
Thứ ba, khách hàng xác nhận các mẫu và đặt cọc để đặt hàng chính thức.
Thứ tư, chúng tôi sắp xếp sản xuất.
Q: Có OK để in logo của tôi trên bao bì không?
A: Tất nhiên, đóng gói tùy chỉnh được chấp nhận! ! Nhưng nó có thể mang lại một số chi phí, nó phụ thuộc vào qty, nếu qty nhỏ thì chúng tôi không chấp nhận' không chấp nhận.
